YJY-60压力表校验器-上海仪表四厂

产品时间:2021-09-30

简要描述:

YJY-60压力表校验器 产品简介: YJY压力表校验器是一种和精密压力表配套使用的压力校验装置,上海自动化仪表四厂生产的YJY-60压力表校验器用于校验一般压力表及其它测压仪表的设备...

详细介绍

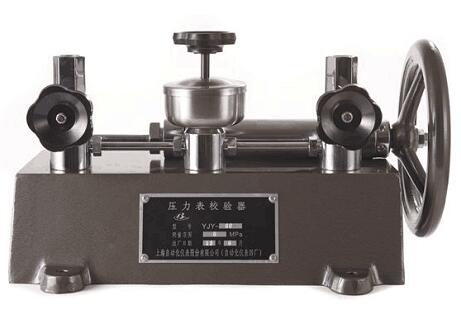

YJY-60压力表校验器
YJY-60压力表校验器


产品简介:
       YJY压力表校验器是一种和精密压力表配套使用的压力校验装置,上海自动化仪表四厂生产的YJY-60压力表校验器用于校验一般压力表及其它测压仪表的设备,注脚带A型表示校验器上装有手掀泵。


技术参数
◆精度等级:根据所选精密表的精度
◆测量范围:0~6MPa
◆传压介质:变压器油
◆手揿泵加压压力:小于1MPa
◆连接螺帽:M20*1.5
◆使用环境温度:5~40℃,相对湿度不大于80%
◆重量:17.50Kg含包装约26Kg



结构原理
校验器由手摇泵(1),油杯(5),两个针形阀(3)(4),手揿泵(2),切断阀和两个单向阀等组成,彼此用导管连通,固定在底座(6)上,针形阀上装有联接螺母,用于联接精密压力表和被检压力表。
打开油杯阀门,油杯里灌满规定的介质,左旋手摇泵手轮使其充满油液,关闭油杯阀门,打开其它阀门,上下压手揿泵,使压力表内充满油液,然后右旋手摇泵手轮,使其达到校验压力进行调校。



型号举例
YJY-60表示校验压力范围为0-6MPa的压力表校验器
YJY-60A表示校验压力范围为0-6MPa的带手揿泵的压力表校验器
YJY-600表示校验压力范围为0-60MPa的压力表校验器
YJY-600A表示校验压力范围为0-60MPa的带手揿泵压力表校验器


安装图片及尺寸
YJY-60压力表校验器
1.手摇泵 2.手揿泵 3.针型阀 4.针型阀 5.油杯 6.底座
YJY-60压力表校验器安装图片及尺寸
