YJY-60A压力表校验器
产品简介
YJY压力表校验器是一种和精密压力表配套使用的压力校验装置，上海自动化仪表四厂生产的YJY-60A压力表校验器用于校验一般压力表及其它测压仪表的设备，注脚带A型表示校验器上装有手掀泵。
技术参数
◆精度等级：根据所选精密表的精度
◆测量范围：0～6MPa
◆传压介质：变压器油
◆手揿泵加压压力：小于1MPa
◆连接螺帽：M20*1.5
◆使用环境温度：5～40℃，相对湿度不大于80%
◆重量：17.50Kg含包装约26Kg
结构原理
校验器由手摇泵（1），油杯（5），两个针形阀（3）（4），手揿泵（2），切断阀和两个单向阀等组成，彼此用导管连通，固定在底座（6）上，针形阀上装有联接螺母，用于联接精密压力表和被检压力表。
打开油杯阀门，油杯里灌满规定的介质，左旋手摇泵手轮使其充满油液，关闭油杯阀门，打开其它阀门，上下压手揿泵，使压力表内充满油液，然后右旋手摇泵手轮，使其达到校验压力进行调校。
型号举例
YJY-60表示校验压力范围为0-6MPa的压力表校验器
YJY-60A表示校验压力范围为0-6MPa的带手揿泵的压力表校验器
YJY-600表示校验压力范围为0-60MPa的压力表校验器
YJY-600A表示校验压力范围为0-60MPa的带手揿泵压力表校验器
安装图片及尺寸

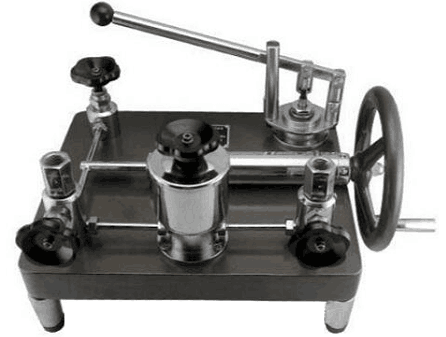

YJY-60A压力表校验器
1.手摇泵 2.手揿泵 3.针型阀 4.针型阀 5.油杯 6.底座
