Y-100B-FZ不锈钢耐振压力表-上海自动化仪表四厂

产品时间:2021-10-15

简要描述:

Y-100B-FZ不锈钢耐振压力表 产品简介: Y-B不锈钢压力表广泛应用于石油,化工,化纤,冶金,电站等工业部门对耐蚀,抗振要求较高的工艺流程中测量各种介质的压力,上海自动化仪表...

详细介绍

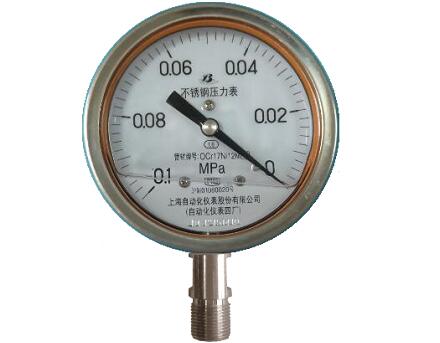

Y-100B-FZ不锈钢耐振压力表
Y-100B-FZ不锈钢耐振压力表

产品简介:
       Y-B不锈钢压力表广泛应用于石油,化工,化纤,冶金,电站等工业部门对耐蚀,抗振要求较高的工艺流程中测量各种介质的压力,上海自动化仪表四厂生产的Y-100B-FZ不锈钢耐振压力表采用全不锈钢材料制成,仪表具有整体机构设计合理,工艺精致,有较高的测量精确度和持久的稳定性,不仅在国内被广泛应用,而且可提供出口。


技术参数
◆精确度等级:1.6级或1级
◆测量范围:-0.1-0MPa(0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选)也可做成其它压力单位
◆接头螺纹:M20*1.5或其它
◆表壳材质:0Cr18Ni9(304)
◆接头材质:0Cr18Ni9(304)或0Cr17Ni12Mo2(316)
◆弹簧管材质:0Cr17Ni12Mo2(316)
◆使用环境温度:-25~70℃(外壳内充液)
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动:V·H·4(外壳内充液)
◆外壳防护等级:IP65
◆重量:约1Kg



结构原理
由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。



使用选型
Y-100B-FZ不锈钢耐振压力表使用选型
型号举例:
Y-100B-F表示表盘直径为100mm的径向型耐腐蚀全不锈钢压力表
Y-100B-FZ表示表盘直径为100mm的径向型耐腐蚀全不锈钢耐振压力表
Y-103B-F表示表盘直径为100mm的轴向型带边或不带边耐腐蚀全不锈钢压力表
Y-103B-FZ表示表盘直径为100mm的轴向型带边或不带边耐腐蚀全不锈钢耐振压力表



安装图片及尺寸
Y-100B-FZ不锈钢耐振压力表
表盘直径100mm 径向型安装
D=100mm L=20mm L1=50mm H1=100mm
d=M20*1.5;G1/2″;ZG1/2″;1/2"NPT
Y-100B-FZ不锈钢耐振压力表安装图片及尺寸
