YKX-152B位式控制压力表-上海自动化仪表四厂

产品时间:2021-09-28

简要描述:

YKX-152B位式控制压力表 产品简介: YTX位式控制压力表系借鉴国外同类先进产品的结构特点而精心研制的,该仪表能将被测流体介质的压力进行位式控制(输出通/ 断信号)的同时,可同...

详细介绍

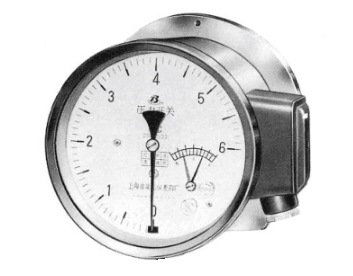

YKX-152B位式控制压力表
YKX-152B位式控制压力表

产品简介:
       YTX位式控制压力表系借鉴国外同类先进产品的结构特点而精心研制的,该仪表能将被测流体介质的压力进行位式控制(输出通/ 断信号)的同时,可同步指示出被测压力值。上海自动化仪表四厂生产的YKX-152B位式控制压力表采用大功率微动开关,则可对一般设备直接进行控制,控制和指示系统,分别由三个独立的弹簧管带动,动作互不干涉,性能稳定可靠,表壳和导压系统均采用不锈钢材料,耐腐蚀性好。


技术参数
◆指示精确度:±1.6%FS
◆设定点误差:±3%FS
◆重复性误差:1%FS
◆切换差:
YKX-152B位式控制压力表切换差
◆测量范围:0-0.1至0-60MPa各档量程,-0.1-0至-0.1-2.4MPa各档量程
◆输出信号:二线制4-20mA输出
◆触点最大容量:AC220V×15A,AC380V×8A,DC24V×1.5A阻性负载
◆绝缘电阻:不小于20MΩ
◆绝缘强度:50Hz正弦交流电2000V耐压1分钟
◆工作环境条件:环境温度-25℃~+55℃
◆容积变化量:不大于0.1cm3,相对湿度小于95%
◆抗工作环境振动:V.H.3级
◆接头螺纹:M20*1.5
◆表壳材质:0Cr18Ni9(304)
◆接头材质:0Cr18Ni9(304)
◆弹簧管材质:0Cr17Ni12Mo2(316)
◆外壳防护等级:IP54
◆重量:约2Kg



结构原理
仪表由导压系统(包括接头、弹簧管等)、杠杆机构、微动开关、设定值可调机构(包括齿轮付、设定针等)、齿轮传动机构、示数装置(包括指针、度盘等)、外壳(包括表壳、表盖、表玻璃、护塞等)和接线盒组成。仪表的外壳为防尘型结构,能有效地保护内部机件免受环境中有害物质的影响和污秽的侵入。
仪表的工作原理是基于感压元件(弹簧管)的弹性变形来驱使微动开关产生突跳的切换动作,以实现输出通/断信号。即在被测(控)介质的压力作用下,迫使弹簧管之自由端产生相应的弹性变形一位移,而管端的位移则借助杠杆机构的作用,使微动开关中的按钮(推杆)驱动弹性触头而随即产生相应的切换动作一通/断信号。当该信号传至控压系统的电路(连续至仪表中的负载应不超过规定的触点容量)中,即接通或断开,从而实现自动控压和发信(报警)的目的。与此同时,被测压力值通过弹簧管的管端位移,借助拉杆经齿轮传动机构的传动并予放大,由固定于转轴齿轮上的指针逐在度盘上指示出来。



使用选型
YKX-152B位式控制压力表使用选型YKX-152B位式控制压力表使用选型
型号举例:
YKX-152B/Tsx表示表盘直径150mm径向带后边上下限接通发信位式控制压力表
YKX-153B/Tsx表示表盘直径150mm轴向带后边上下限接通发信位式控制压力表



安装图片及尺寸
YKX-152B位式控制压力表
表盘直径150mm 径向带后边
YKX-152B位式控制压力表安装图片及尺寸
