YB-150A精密压力表-上海自动化仪表四厂

产品时间:2021-10-15

简要描述:

YB-150A精密压力表 产品简介: YB精密压力表分为:YB-150A型在标度线下设有镜面环,使仪表读数更清晰精确,外形美观新颖,精确度为0.4级和YB-150B型在标度线下设有镜面环,但带有调零装...

详细介绍

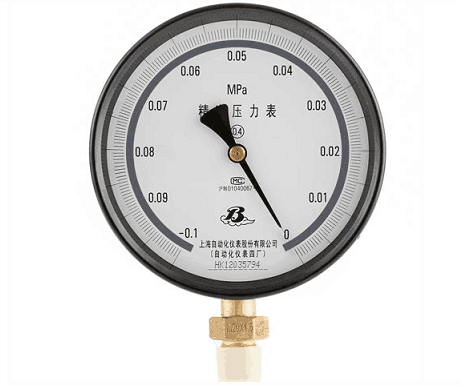

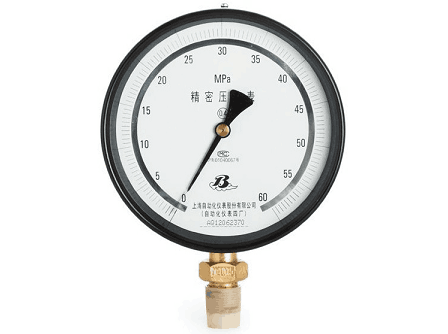

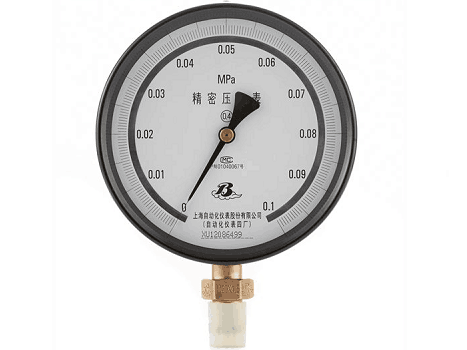

YB-150A精密压力表
YB-150A精密压力表

产品简介:
       YB精密压力表分为:YB-150A型在标度线下设有镜面环,使仪表读数更清晰精确,外形美观新颖,精确度为0.4级和YB-150B型在标度线下设有镜面环,但带有调零装置,精确度为0.25级两种。上海自动化仪表四厂生产的YB-150A精密压力表系列产品主要用来校验工业用普通压力表也可用于精密测量对铜合金和合金结构钢等无腐蚀性、非结晶、非凝固的各种介质的压力,仪表采用专用塑壳包装,品质保障,安全可靠。


技术参数
◆精确度等级:0.4级
◆测量范围:-0.1~0、0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60MPa范围可选
◆接头螺纹:M20*1.5
◆表壳材质:普通钢
◆接头材质:铜或铬钒钢
◆弹簧管材质:锡磷青铜或铬钒钢
◆使用环境温度:5~40℃,相对湿度不大于80%,且微震动和压力源波动对仪表精确读数无影响
◆温度影响:使用环境温度如偏离20±3℃(A型)或20±2℃(B型)时,则须考虑温度附加误差0.4%/10℃
◆重量:约1.0Kg



结构原理
仪表由测量系统指示部分和外壳部分组成。仪表有较好的密封性并设有检封装置,能保护其内部测量机构免受机械损伤和污秽浸入。
仪表的作用原理是基于弹性元件(测量系统中的弹簧管)变形。在被测介质的压力作用下,迫使弹簧管之末端产生相应弹性变形--位移,借助于拉杆经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。



型号举例
YB-150A表示表盘直径为150mm,精度为0.4级的径向安装型精密压力表
YB-150B表示表盘直径为150mm,精度为0.25级的径向安装型精密压力表



安装图片及尺寸
YB-150A精密压力表
表盘直径150mm 径向型
YB-150A精密压力表安装图片及尺寸
